macchina da dividere lineare
Largo Porta S.Agostino, 337 Modena (MO)
macchina da dividere lineare
Categoria:
utensile da officina
ottone, legno, ferro
mm
120(a) 332(lu) 142(p)
sec. XIX (1800 – 1849)
n. 73

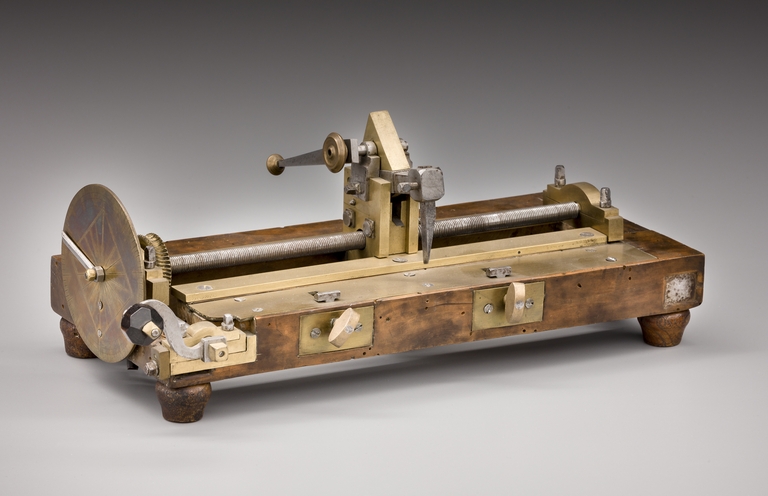

Una base in legno porta due binari in ottone sui quali tramite una lunga vite senza fine scorre un cursore munito di leva con utensile tracciante. Una manovella con una vite senza fine aziona una ruota dentata (a bordo concavo) solidale con la vite divisoria.Una lancetta montata sulla vite indica una scala circolare con 100 divisioni. Ogni divisione corrisponde ad un quarto di giro della vite. Accanto ai binari d'ottone si trovano due morsetti a vite per fissare il pezzo su cui tracciare le divisioni.
