bilancia semi automatica per controlli fabbrica
The Auto Scale & Slicing Machine Co. S.p.A. (costruttore)
1948/ notizie 1963
n. 436

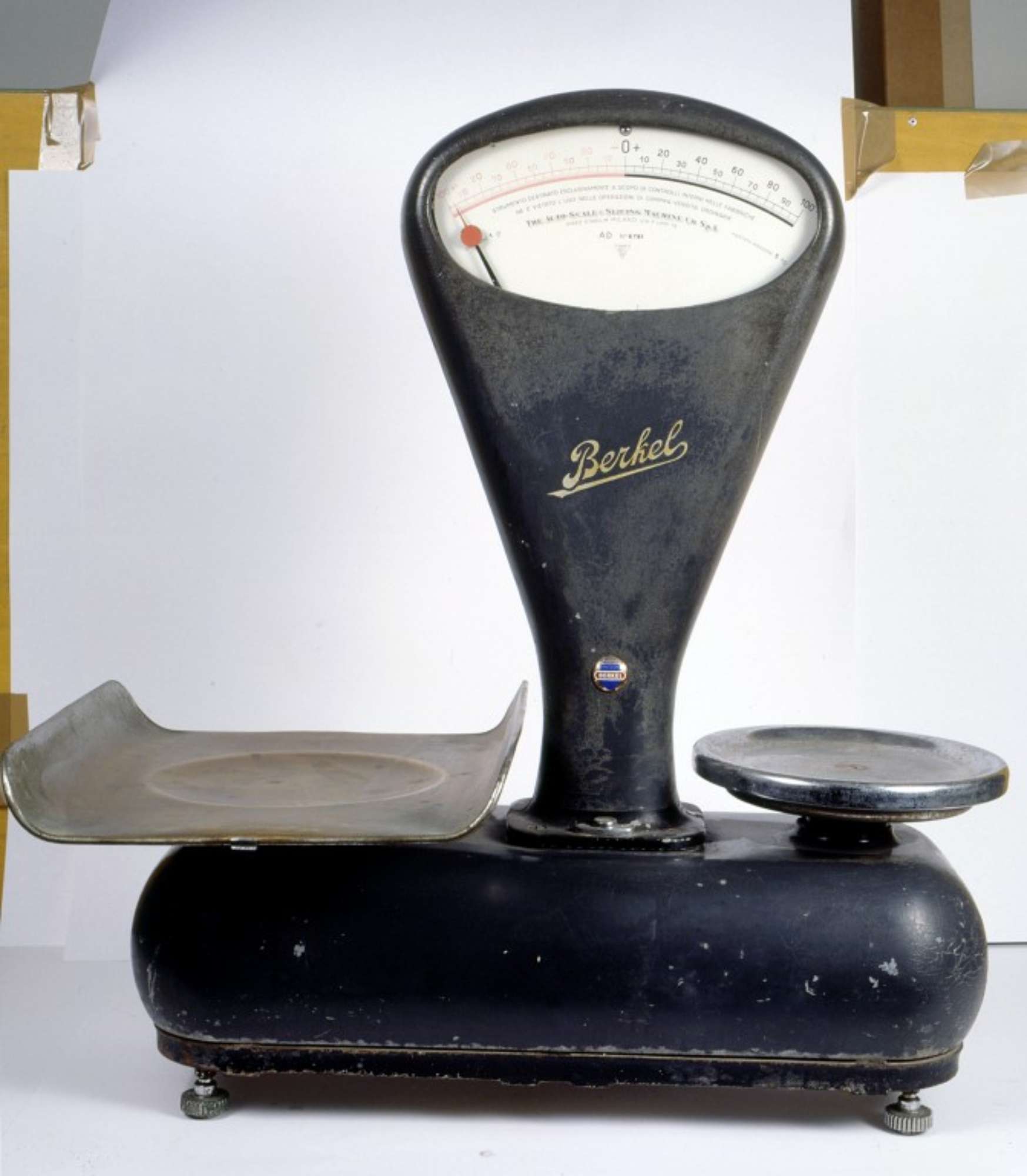

Bilancia semi automatica a camma, senza masse interne aggiuntive o sottrattive. Un nastro di acciaio collega il giogo, posto nella cassa della bilancia, ad un disco che si muove in solido a una camma in zama; al disco è fissato un doppio indice. Gli indici a lancetta dipinti di nero con punta rossa scorrono su due quadranti a settore circolare aventi forma di ventaglio graduato. Ogni quadrante ha lo 0 al centro e da una parte le divisioni in positivo segnate in nero da 0 a 100 g con divisione 1 g; dall'altra parte le divisioni negative segnate in colore rosso; in entrambi i casi sono numerate le divisioni ogni 10 g. I quadranti, in lamierino di ferro smaltato bianco, visibili ognuno da un lato della bilancia, sono riparati da un vetro. Il meccanismo dell'indice e i quadranti sono contenuti in due mezze conchiglie in fusione di alluminio verniciato di nero e avvitate alla base, pure in fusione di alluminio verniciato di nero che poggia su quattro piedini a vite calante in alluminio. Il piatto per la merce in ottone cromato è di forma rettangolare a canale con fondello e poggia su una crociera in ottone cromato; il piatto per i pesi in ghisa cromata è di forma circolare con bordo leggermente rialzato ed è inseparabile dal sottoposto montante. I piatti hanno un sistema a smorzamento delle oscillazioni ad aria. Una bolla di livello di forma sferica è vincolata con bolli a piombo alla conchiglia. Una piccola vite posta sul fronte dello strumento serve a bloccare il giogo durante gli spostamenti.
La bilancia automatica, nella teoria, era stata ideata da Leonardo che però non costruì strumenti simili. Le uniche bilance automatiche in uso fino alla fine del XIX secolo furono le bilance a pendolo e quelle a molla, che davano una lettura automatica del peso. La bilancia automatica Dujour, costruita dalla ditta francese Trayvou nel 1879, venne ammessa in Italia nel 1892 ma rimase pressochè sconosciuta: maggior fortuna ebbe invece la bilancia Chronos a carico costante ammessa nel 1897. Nel 1911 venne ammessa al commercio una bilancia ottenuta dalla combinazione fra una bilancia composta a sospensione inferiore e due dinamometri disposti verticalmente. Solo nel 1915 viene introdotta la bilancia Toledo a masse pendolari che eliminano l'uso delle molle. La prima bilancia Berkel ad essere ammessa alla verificazione in Italia ha il giogo pendolare compensato e risale al 1923. Le bilance automatiche hanno dapprima due piatti con pesi per aumento di portata poi un unico piatto e masse addizionali interne; il quadrante da forma di settore circolare (ventaglio) diventa circolare; da 1 giro di lancetta si passa a più giri di lancetta. Il presente esamplare è successivo al 16 agosto 1948, data di un Decreto Ministeriale (n. 426045) col quale si stabilisce che sui quadranti di nuova costruzione il nominativo Soc. An. Brevetti Van Berkel venga sostituito da quello del nuovo fabbricante metrico The auto scale & slicing machine Co. S.p.A. Il modello AD della Berkel viene ammesso alla verificazione in Italia nel 1926.
Bibliografia
Bagnoli E.
Teoria e costruzione degli strumenti metrici e per pesare bilancie e stadere: con principii di statica e calcolo di resistenze applicati
Milano
Hoepli Editore
1925
p. 274
Bibliografia
Lazzarini M.
Gli strumenti per pesare
Roma
Ferri
1943 (?)
pp. 56-61
Bibliografia
Owen G.
A treatise on weighing machines : a guide to the principles underlyng the construction of weighing instruments
London
Griffin
1957
pp. 171-182
Bibliografia
Prontuario delle norme di fabbricazione degli strumenti per pesare
Milano
1979
pp. 73-85
Bibliografia
Crawforth M. A.
Handbook of old weighing instruments
Oxford
International Society of Antique Scale Collectors
1987
p. 60; p. 83
Tecnica di scrittura: a stampa su lamierino
Trascrizione: Divisione 1 gr./ Portata massima 5 kg.
Tecnica di scrittura: a stampa su lamierino
Trascrizione: Strumento destinato esclusivamente a scopo di controlli interni nelle fabbriche/ Ne è vietato l'uso nelle operazioni di compra-vendita ordinaria
Tecnica di scrittura: a stampa su lamierino
Trascrizione: The auto scale & slicing machine Co. S.p.A./ Direz. stabilim. – Milano – via F. Lippi 19
Tecnica di scrittura: a stampa su lamierino
Trascrizione: N° 6781
Tecnica di scrittura: a stampa su lamierino
Trascrizione: AD
Tecnica di scrittura: punzonatura
Trascrizione: P. cinque kg.
Tipologia: punzone
Identificazione: punzone della Repubblica italiana
Posizione: su goccie di piombo ai lati della livella
Descrizione: busto della Repubblica turrita entro corona d'alloro con numero 81 (Milano)
Tipologia: punzone
Identificazione: punzone della Repubblica italiana
Posizione: su goccia di piombo sulla base
Descrizione: busto della Repubblica turrita entro corona d'alloro con numero illeggibile
Tipologia: punzone
Identificazione: punzone italiano
Posizione: su gocce di piombo sulla cassa e sulla conchiglia
Descrizione: corona reale con numero illeggibile
Tipologia: punzone
Identificazione: punzone italiano
Posizione: sul piatto per la merce e su goccia di piombo sulla base
Descrizione: dal 53 al 58 e due illeggibili
Tipologia: marchio punzonato
Identificazione: Berkel
Posizione: sul piatto per la merce
Descrizione: lettere S.B entro cartiglio quadrato
Tipologia: marchio a decalcomania
Identificazione: Berkel
Posizione: sulla conchiglia e ai lati della base
Descrizione: Berkel in caratteri color oro
Tipologia: marchio su targhetta
Posizione: sulla conchiglia
Descrizione: scudetto blu, rosso e bianco con N° 6781/ prodotti/ Berkel/ Milano
